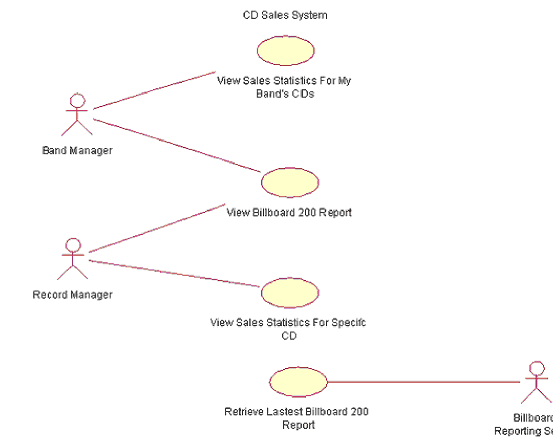

1.用例图:
用例图描述了系统提供的一个功能单元。用例图的主要目的是帮助开发团队以一种可视化的方式理解系统的功能需求，包括基于基本流程的"角色"（actors，也就是与系统交互的其他实体）关系，以及系统内用例之间的关系。用例图一般表示出用例的组织关系--要么是整个系统的全部用例，要么是完成具有功能（例如，所有安全管理相关的用例）的一组用例。要在用例图上显示某个用例，可绘制一个椭圆，然后将用例的名称放在椭圆的中心或椭圆下面的中间位置。要在用例图上绘制一个角色（表示一个系统用户），可绘制一个人形符号。角色和用例之间的关系使用简单的线段来描述，如图1所示。

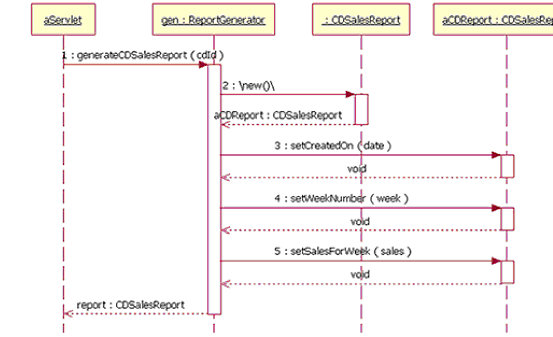

2.序列图
序列图显示具体用例（或者是用例的一部分）的详细流程。它几乎是自描述的，并且显示了流程中中不同对象之间的调用关系，同时还可以很详细地显示对不同对象的不同调用。
序列图有两个维度：垂直维度以发生的时间顺序显示消息/调用的序列；水平维度显示消息被发送到的对象实例。

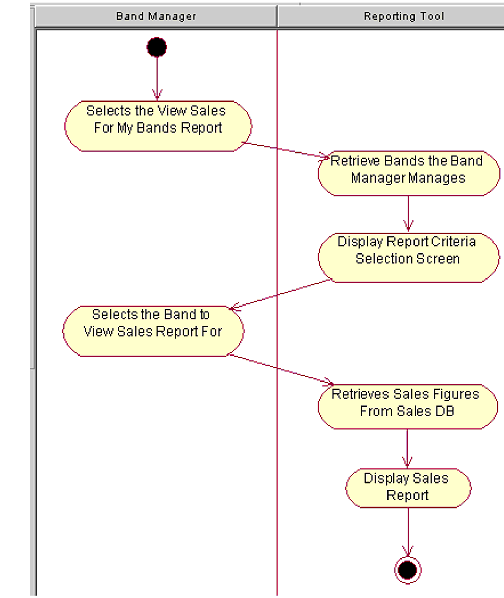

3.活动图
活动图表示在处理某个活动时，两个或者更多类对象之间的过程控制流。活动图可用于在业务单元的级别上对更高级别的业务过程进行建模，或者对低级别的内部类操作进行建模。根据我的经验，活动图最适合用于对较高级别的过程建模，比如公司当前在如何运作业务，或者业务如何运作等。这是因为与序列图相比，活动图在表示上"不够技术性的"，但有业务头脑的人们往往能够更快速地理解它们。
2.时序图和活动图之间的关系和区别
(1)、流程图着重描述处理过程，它的主要控制结构是顺序、分支和循环，各个处理过程之间有严格的顺序和时间关系。而UML活动图描述的是对象活动的顺序关系所遵循的规则，它着重表现的是系统的行为，而非系统的处理过程。
(2)、UML活动图能够表示并发活动的情形，而流程图不行。
(3)、UML活动图是面向对象的，而流程图是面向过程的。
3.总结：
在需求分析阶段使用：用例图和活动图。
在详细设计阶段使用：时序图。
