用rose画UML图(用例图,活动图)

发表于:2018-09-29 作者:lilicat 来源:博客园
用rose画UML图(用例图,活动图)



首先,安装rose2003,电脑从win8升到win10以后,发现win10并不支持rose2003的安装,换了rose2007以后,发现也不可以。

解决途径:在虚拟机中安装(我装的是win xp的系统,安装的是rose2003)。

如果需要安装包,可以联系我。此外,还有Visio2013的安装包等。都有用过,不过还是觉得rose最好用了。

然后开始贴图吧!毕设做的电商购物系统的UML设计图。

  用例图:

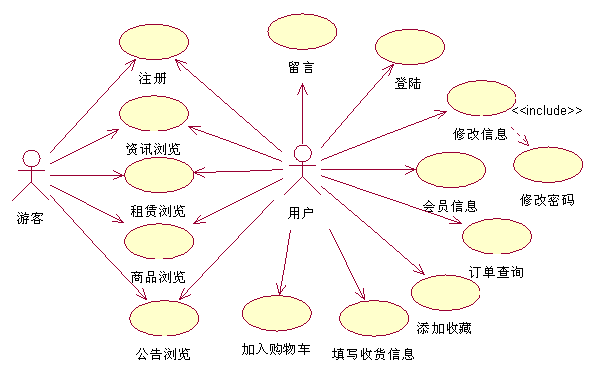

1.用户用例模型





2.系统管理员用例模型

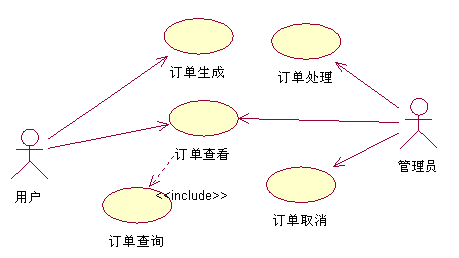

3.订单用例模型

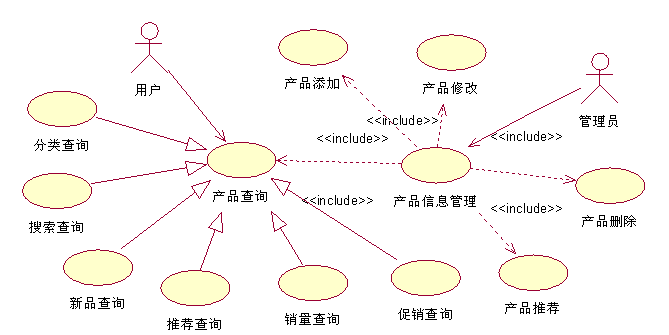

4.产品用例模型

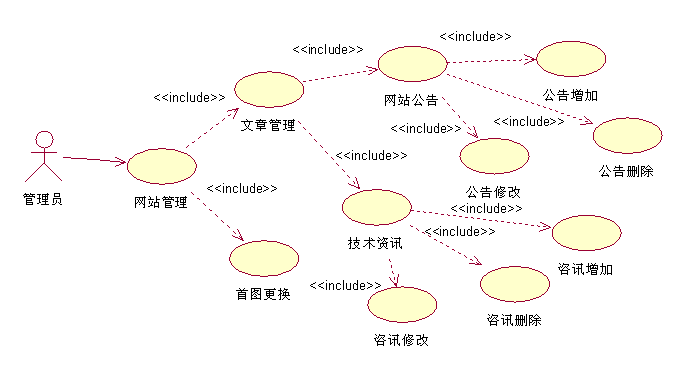

5.网站管理用例模型

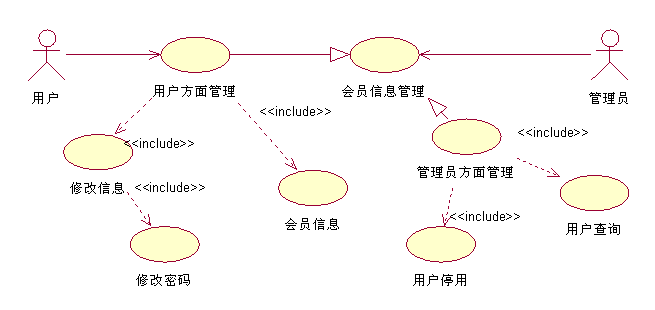

6.用户信息用例模型

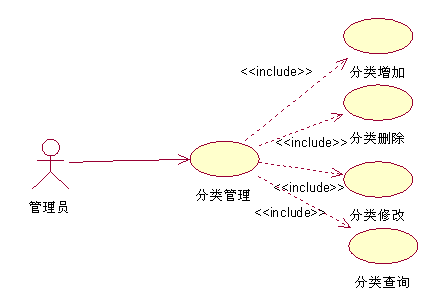

7.分类用例模型

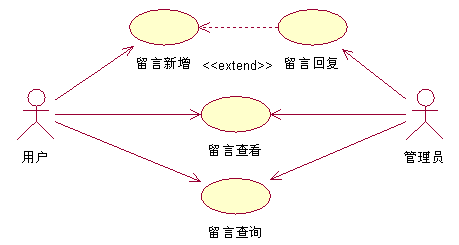

8.留言用例模型



    活动图:

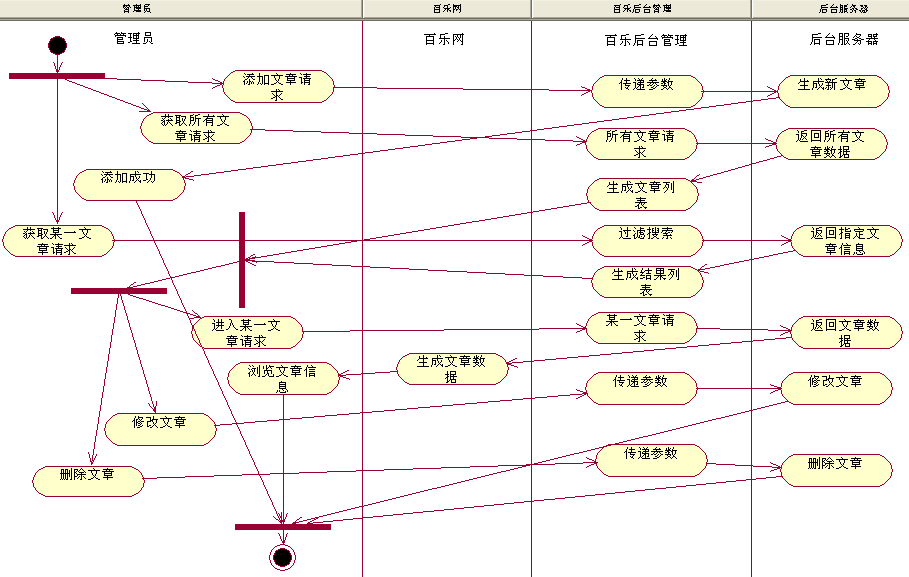

1.管理员文章管理活动图

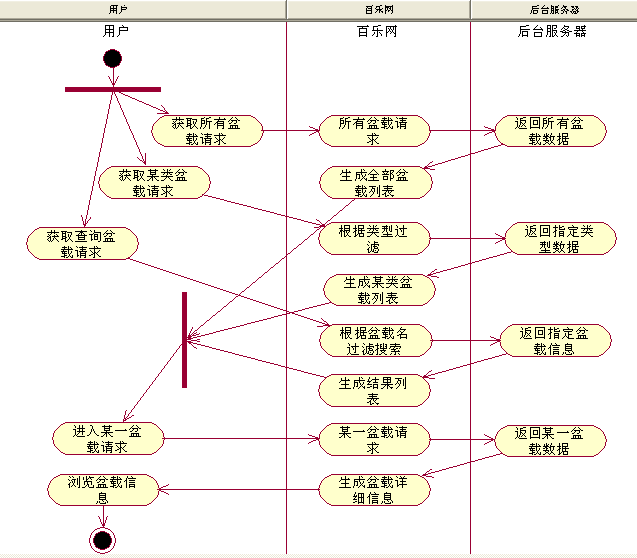

1.用户获取商品活动图

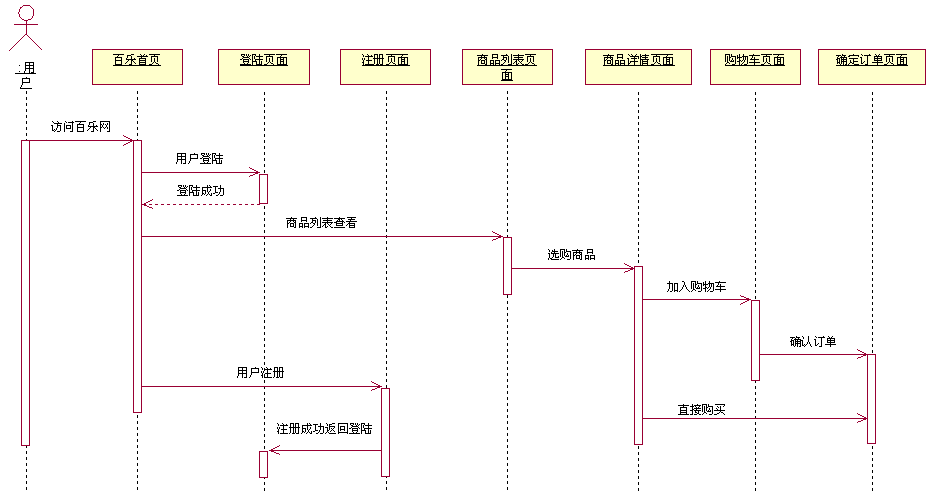

    时序图

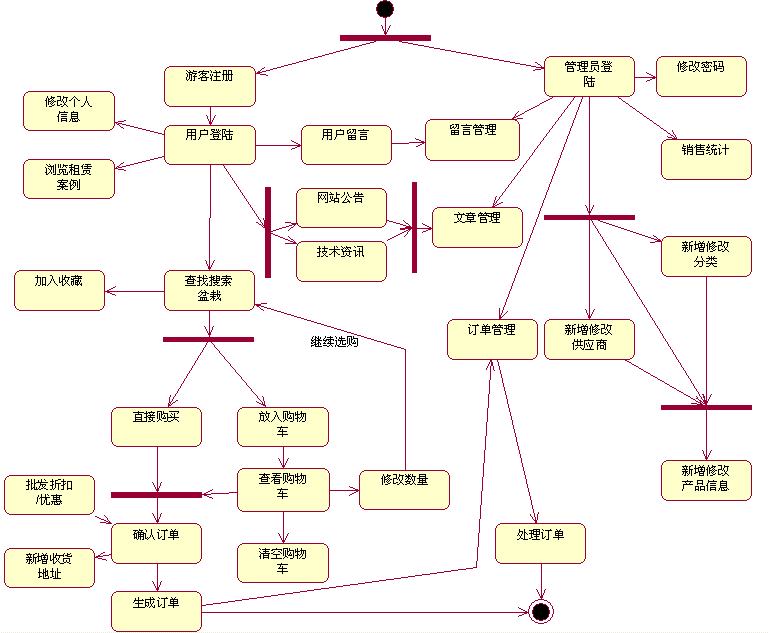

    系统业务模块流程图
