从业必看!最直观的弱电各子系统图!

发表于:2019-10-29 作者:弱电宝 来源:弱电宝

熟悉弱电系统最直接、最有效的方法就是——看图!

想知道系统组成?看系统图!

想知道系统原理?看原理图!

刚踏进弱电这行的门槛,先把弱电子系统的图都看熟就对了。

一、智能化工程

弱电系统


从此图可以看出弱电系统由哪些常见的子系统组成。不用一听弱电系统就两眼一抹黑,到底包括啥都不知道。

二、综合布线系统原理图

弱电系统


此图为综合布线系统图,综合布线顾名思义就是布线,只要涉及到布线的系统基本都可以纳入综合布线系统的范畴内。

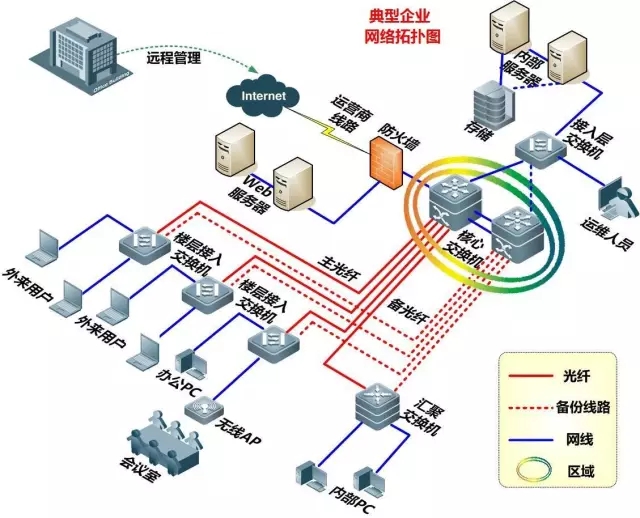

三、计算机网络拓扑图

弱电系统


此图为计算机网络拓补图,我们所使用的网络就是由这些设备组成的。

四、卫星电视及有线电视系统原理图

弱电系统


此图为有线电视系统图,由一些分支器、放大器、调制器等组成。

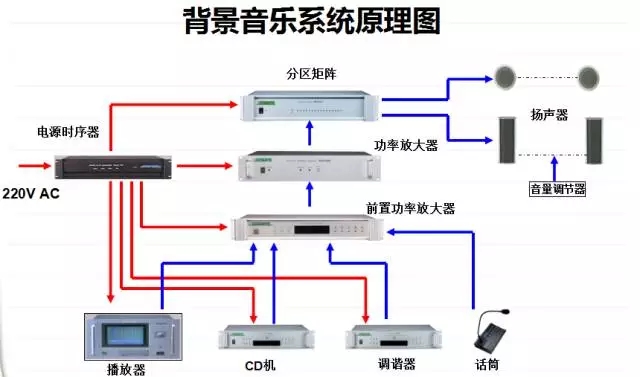

五、背景音乐系统原理图

弱电系统


此图为总线制的背景音乐系统。

六、网络版的背景音乐系统图

弱电系统


此图为网络版的背景音乐,大型的公共广播系统都会选用网络型,在商场、校园、厂区等范围比较广的地方。

七、多媒体信息发布系统示意图

弱电系统


此图为多媒体信息发布系统的示意图,简单明了,一眼便可理解信息发布系统的组织架构。

八、485总线制的周界报警系统图


此图为485总线制的周界报警系统图,前端探测器手拉手,接到总线控制模块上,通过控制主机来分配这些报警器的地址,以此来管理。

九、电子围栏原理图



上面两图为电子围栏原理图,目前周界防范系统都选用了电子围栏系统,安装方便,误报率低。

十、模拟视频监控系统原理图


此图为模拟监控系统图,现实中使用较少。

十一、网络视频监控系统图


网络视频监控系统图,目前应用广泛

十二、楼宇对讲系统图


此图为楼宇对讲系统图,楼宇对讲系统掌握一个品牌的系统组成,基本各个厂家都会了。

十三、停车场管理系统原理图

弱电系统


此图为停车场管理系统的原理图,简单明了。

十四、门禁系统原理图

弱电系统


此图为门禁系统图,基本所有厂家的门禁系统组成基本一样。

十五、巡更系统图


此图为巡更系统图,非常简单,前端巡更点,手持巡更棒在巡更点上打一下就可以。

十六、智能家居系统图

弱电系统


此图为智能家居系统图,智能家居系统最近很火,到底有哪些东西组成,没有统一标准。

十七、楼宇自控系统图

弱电系统


为楼宇自控系统图,楼宇自控系统涉及到的专业知识很多,建议多学习,尤其理论加实践。

十八、能源计量系统图

弱电系统


此图为能源计量系统图,能源计量系统的设计与施工已经划分到弱电系统中了。

十九、机房组成图

弱电系统


此图为机房设计所考虑的因素及机房组成。
